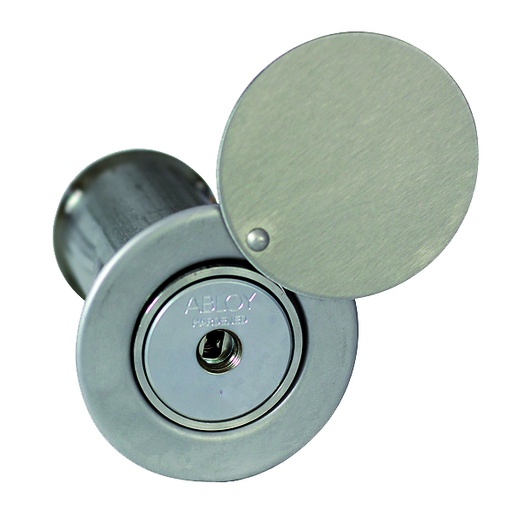

Freischaltelement zur Auslösung der BMA durch die Feuerwehr mit einer bauseitigen Abloy-Schließung

• Einbauabmessungen: D=44mm, T=100mm
• Anschlussleitung: 10 m
• Schutzklappe als Pendelscheibe
• VdS G192034
• Gewicht: ca. 1 kg

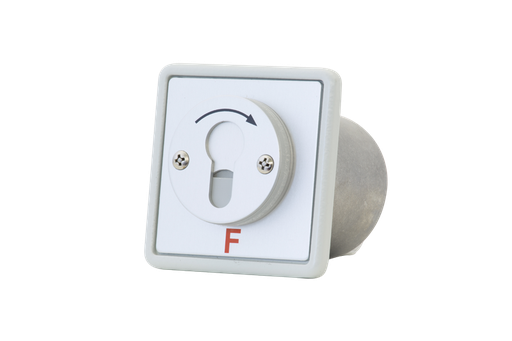

Freischaltelement zur Auslösung der BMA durch die Feuerwehr mit einem bauseitig einzubauenden Profilhalbzylinder;
im Einbaugehäuse zur Unterputzmontage;

Verwendung Feuerwehr Zugang
• Aufnahmevorrichtung für bauseitigen Profilhalbzylinder
• VdS Anerkennungsnummer: G103055
• Wählbare Betriebsart der Kommunikationsschnittstelle zur BMA als Primärlinie, Sabotagelinie oder potentialfreier Kontakt
• integrierte Widerstandsheizung
• 12 VDC / 0,35 W
• 24 VDC / 1,4 W
• mit Sicherheitsschrauben verschraubt und Spezialschraubendreher
• Regenschutzrosette mit 2 Höhenausgleichsscheiben
• Abriebfeste Kennzeichnung mit 'F'
• im Aluminiumdruckguss Gehäuse zur Unterputzmontage
• Einbauabmessungen: D=65 mm, T= 100 mm
• Frontaufbau in Aluminiumdesign
• Gewicht [kg] 2
• B × H × T [mm] 80 × 100 × 80

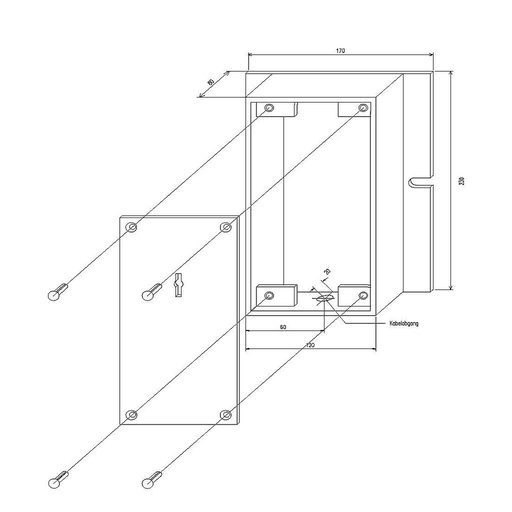

Feuerwehr-Notschlüsselschalter FNSK

Der Feuerwehr-Notschlüsselschalter zum SD Typ 3 VdS dient der Feuerwehr
zum Öffnen der Außentür des SD, wenn kein Alarm von der Brandmeldeanlage (BMA) ansteht. Somit hat die Feuerwehr durch
ihren Schlüssel Zugang (beispielsweise zu Revisionszwecken) zum SD.

Der NS besteht aus einem stabilen Alu-Gehäuse, Frontplatte aus Edelstahl.
Hinter dem Gehäusedeckel befindet sich das Schloss, dessen Riegel einen
Mikroschalter betätigt. Dieser Mikroschalter simuliert einen Alarm der BMA und gibt gleichzeitig die Außentüre des SD frei.
VdS-Anerkennungsnummer: G 103089
Technische Daten:
Umweltklasse IV max. Betriebstemperatur –25° C bis +70° C
Schutzart IP 44
Kontaktbelastung DC 10W oder 42V oder 0.5A
Maße über alles B × H × T = ca. 170 × 230 × 80 mm
Gewicht ca. 3kg

Edelstahl-Kombi-Rahmen für Feuerwehrschlüsseldepot FSD2000 und ein Freischaltelement zur Abdeckung der Mauerfuge.
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl, V2A
inkl Adapter zur Aufnahme eines FSE-A
Maße (H×B×T): 390 × 260 ×2 mm
Gewicht: 1,1 kg

Edelstahl-Blendrahmen für FSD 2000
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl V2A 2mm
Außenmaße: 260×260 mm - Ausschnitt: 170×170 mm
Gewicht: 1 kg

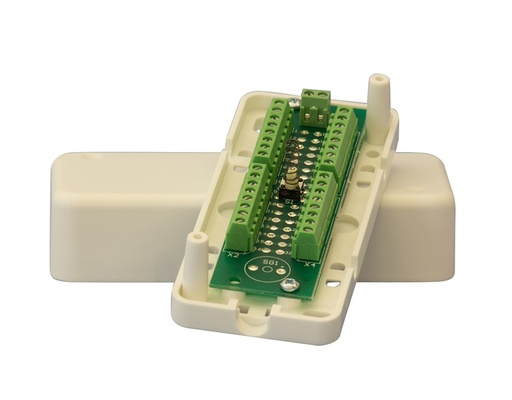

Zur rationellen Kabelzuführung an den Feuerwehrzugang,
werkseitiger Einbau im gesicherten Rangierraum aller Varianten des FSD-S3-plus5

• 8 DA-Durchgangsverteiler mit Deckelkontakt
• Schraubklemmen 30 VDC / 100 mA
• L x B x H [mm] 114 x 50 x 25
• Gewicht [kg] 0,5
• VDS-Nr.: G102016

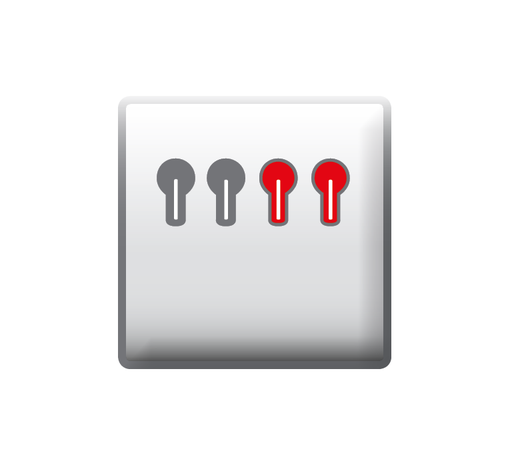

Überwachungssystem für 4 überwachte Schließzylinder; mit VdS-Anerkennung G102041.

• 4 Objektschlüsselüberwachungen für 4 bauseitige Profilhalbzylinder (Länge 40 - 45 mm) nach DIN 18252, Schließbartstellung 0° unten. Die Erstmontage der Zylinder kann losgelöst vom FSD im wettergeschützem Bereich erfolgen.
• max. Abmessungen des zu hinterlegenden Objektschlüssel, Schlüsselkopflänge ab Anschlag 65 mm, Durchmesser 37 mm, bei Verwendung einer Feuerwehrschließung als Halbprofilzylinder sogar 48 mm im Durchmesser.

Blendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Informationsleuchte.
• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/403/1 mm
• Gewicht ca. 1 kg

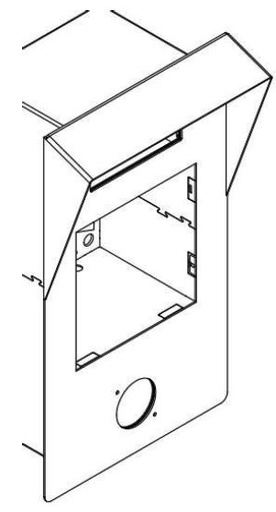

Regenschutzdach für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinder und Informationsleuchte.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte und Freischaltelement Profilhalbzylinder
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/513/1,5 mm
• Gewicht ca. 1,5 kg

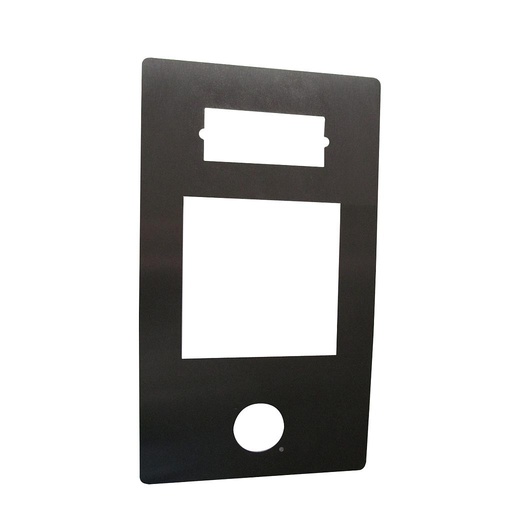

Blendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinderund Informationsleuchte.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ/L, Infoleuchte und Freischaltelement Profilhalbzylinder
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/513/1,5 mm
• Gewicht ca. 1,5 kg

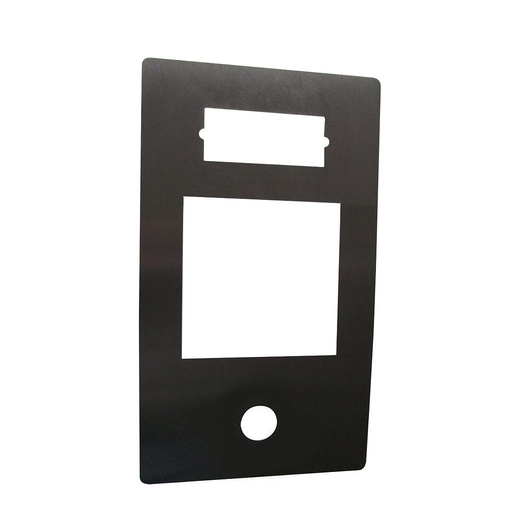

Blendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Abloy und Informationsleuchte.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-A/L, Infoleuchte und Freischaltelement Abloy
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/513/1,5 mm
• Gewicht ca. 1,5 kg

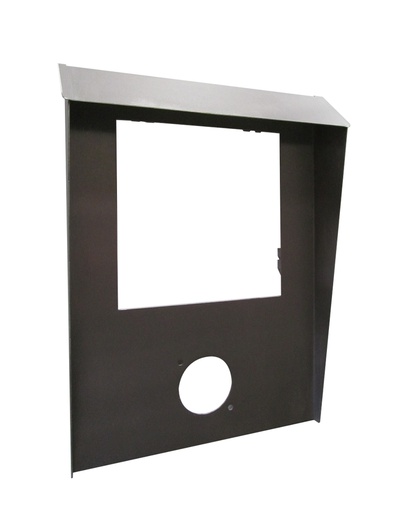

Regenschutzdach für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinder.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 307/403/63 mm
• Gewicht ca. 2 kg

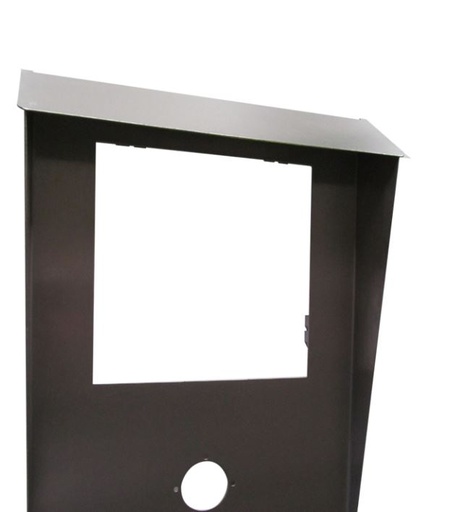

Regenschutzdach für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Abloy.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-A
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 307/403/63 mm
• Gewicht ca. 2 kg

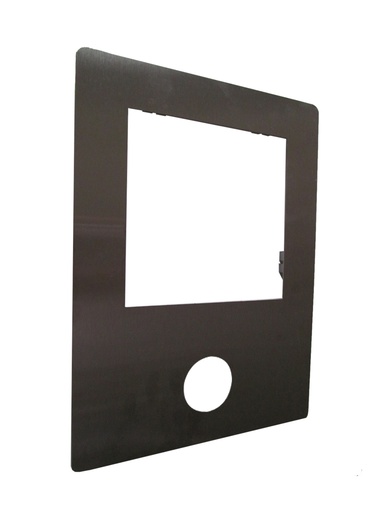

Kombiblendrahmen für ein Feuerwehr-Schlüsseldepot FSD-S3 mit Freischaltelement Profilhalbzylinder.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-PZ
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/403/1 mm
• Gewicht ca. 1 kg

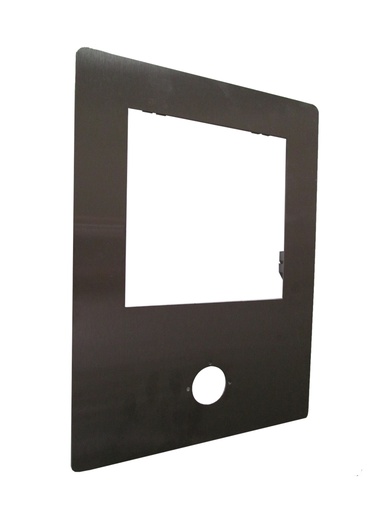

FSD-BR-KM-A Blendrahmen für Kombination FSD-S3 mit FSE-A

mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041 in Verbindung mit einer Kombikonsole FSD-EK-KM-A
• V2A gebürstet, 240 Korn
• Abmessungen B/H/T: ca. 293/403/1 mm
• Gewicht ca. 1 kg

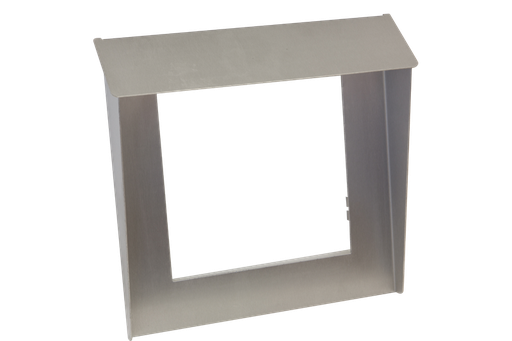

Pultdach für Regenschutz mit frontseitigem Wasserablauf

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041
• aus Edelstahl V2A - gebürstet 240 Korn
• Abmessungen B × H × T[mm]: 307 × 293 × 63
• Gewicht: ca. 1,5 kg

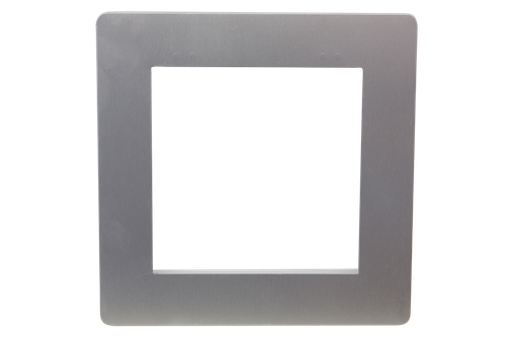

Blendrahmen für das Feuerwehr-Schlüsseldepot FSD-BR

Blendrahmen für FSD-S3 zur Abdeckung der Mauerfuge.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041
• V2A gebürstet, 240 Korn
• Abmessungen B x H x T[mm]: 294 x 294 x 1
• Gewicht: 0,5 kg

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca. 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca. 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Profilhalbzylinder und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Abloy und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Abloy
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg
