Flammen- und Wärmestabmelder

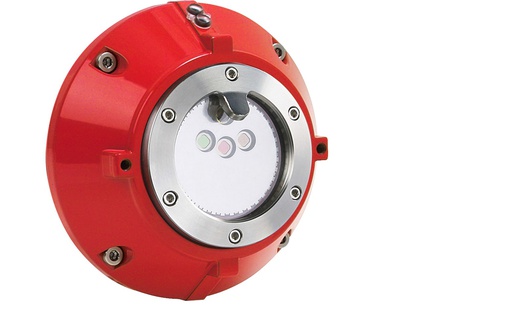

3-Kanal-Infrarot-Flammenmelder für die Erkennung von sich schnell entwickelnden Bränden mit Flammenbildung. Die optischen Fenster der IR-Sensoren werden vollständig überwacht. Über 3-Kanal-Infrarotauswertung erreicht der Melder eine hohe Resistenz gegenüber Störgrößen wie Schweißflammen, Halogenstrahler oder Sonnenlicht.
Die Spannungsversorgung und die Anbindung erfolgen direkt über die Standard-Meldergruppe des esserbus®-Kopplers UniVario (Art.-Nr. 808623.10).
Das Rücksetzen des Melders erfolgt ebenfalls direkt über den esserbus® -Koppler UniVario.
VdS-Anerkennung: G 211041

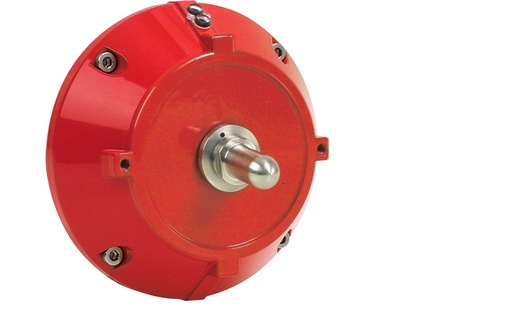

Zur Detektion von offenen Bränden mit schneller Wärmeentwicklung.
Für den Betrieb in verschmutzter industrieller Umgebung, im Innen- als auch Außenbereich.
Die Spannungsversorgung und die Anbindung erfolgen direkt über die Standard-Meldergruppe des esserbus®-Kopplers UniVario (Art.-Nr. 808623.10).
Das Rücksetzen des Melders erfolgt ebenfalls direkt über den esserbus®-Koppler UniVario.
VdS-Anerkennung: G 211039

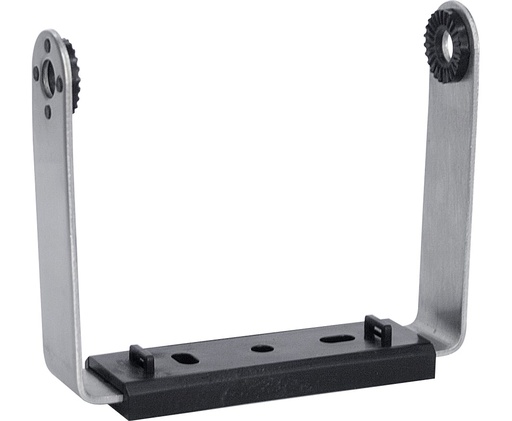

Montagebügel zur Ausrichtung der Industriemelder aus der Produktfamilie UniVario. Einfache Montage an dem Standard-Meldersockel Art.-Nr. 783313.

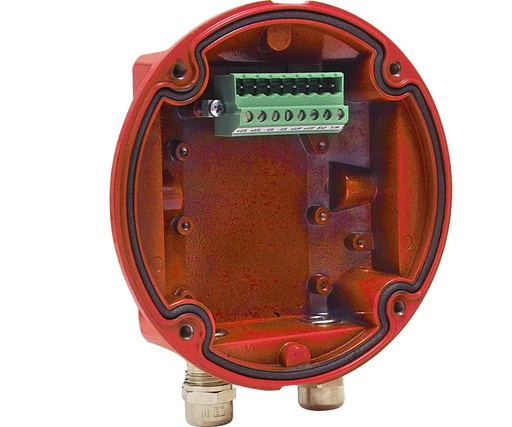

Standardsockel für Industriemelder der Produktfamilie UniVario.

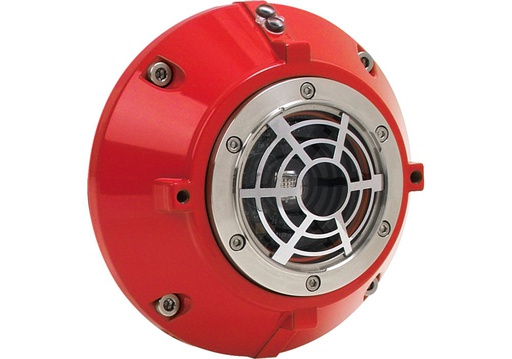

UV-Flammenmelder zur Erkennung von sich schnell entwickelnden Bränden mit Flammenbildung. Über LEDs am Melder werden die Zustände Betrieb, Störung und Feuer angezeigt. Die Spannungsversorgung und die Anbindung erfolgen direkt über die Standard-Meldergruppe des esserbus®-Kopplers UniVario (Art.-Nr. 808623.10).

Das Rücksetzen des Melders erfolgt ebenfalls direkt über den esserbus®-Koppler UniVario.
VdS-Anerkennung: G 208131Leistungsmerkmale:

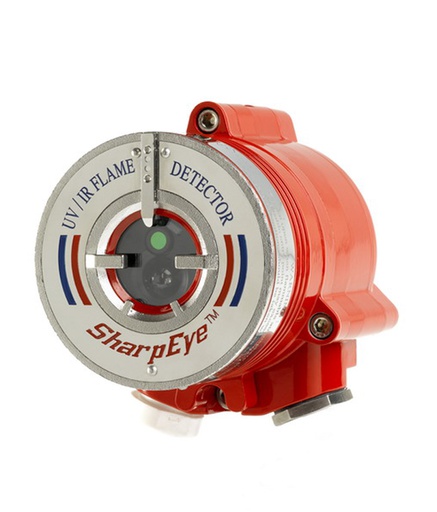

UV / IR- Flammenmelder - VdS G212197 -
mit Schutzdach und Montagewinkel inkl. BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff-Beteiligung, von Wasserstoff-Verbindungen, von Wasser-Sauerstoff-Verbindungen, von Metallen und anorganischen Verbindungen, zur Detektion im UV-Bereich bei 0,185 bis 0,260 µm und im IR-Bereich bei 4,4 bis 4,6 µm. Ansprechen innerhalb von 3 Sekunden auf max. 20 m Reichweite bei Normbrandverhältnissen, Empfindlichkeitsstufe 1 (flink). VdS G212197 Klasse 2 (20m) 15, 30, 45 und 60 Sekunden, einstellbare Verzögerung max. 30 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicherheit nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G 212197 und vom LPCB / England nach EN 54-10 Klasse 2 (20m) alle Empfindlichkeitseinstellungen 15, 30, 45 und 60 Sekunden.
- Ansprechen auf flash fire (Stichflamme) innerhalb von 200 Milli-Sekunden
Stoffabhängige Reichweiten bei Normbrand-Verhältnissen und max. Empfindlichkeit:
-- n- Heptan, Benzin 20 m innerhalb von 3 Sek.
-- IPA, Isopropyl Alkohol 16m innerhalb von 3 Sek.
-- Diesel, JP5, Kerosin 15m innerhalb von 3 Sek.
-- Methanol, Alkohol 12 m innerhalb von 3 Sek.
-- Methane 8 m innerhalb von 3 Sek.
--LPG, Büro-Papier 7m innerhalb von 3 Sek.
-- Polypropylen-Pellets 5 m innerhalb von 3 Sek.
- Flammenmelder im Aluminiumgehäuse / Standard, Epoxy-Einbrennlackierung rot
- Betriebsspannung: 24 VDC, (18-32 V DC)
- Stromaufnahme: 90mA im Betrieb und 105 mA bei aktiver Sichtfensterheizung
- Stromaufnahme 130 mA bei Alarm und 160 mA bei aktiver Sichtfensterheizung
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz-Relais, potentialfrei 5A / 30V DC oder 250 V AC
- 0- 20 mA Strom- Schnittstelle mit definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, modbus-kompatibel für Inbetriebnahme, Wartung, GLT usw.
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G

UV / IR- Flammenmelder - VdS G212196 -
mit BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff-Beteiligung, von Wasserstoff-Verbindungen, von Wasser-Sauerstoffverbindungen, von Metallen und anorganische Verbindungen, zur Detektion im UV-Bereich bei 0,185 bis 0,260 µm; und im IR-Bereich bei 2,5 bis 3,0 µm. Ansprechen innerhalb von 5 Sekunden bei Normbrand-Verhältnissen in der höchsten Empfindlichkeits-Einstellung mit der max. Reichweite von 15 m. VdS G212196 Klasse 3 (13 m) 15, 30, 45 und 60 Sekunden, einstellbare Verzögerung max. 30 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicherheit nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G 212196 und vom LPCB / England nach EN 54-10 Klasse 3 (13m) alle Empfindlichkeits- Einstellungen 15, 30, 45 und 60 Sekunden.
- Ansprechen auf flash fire (Stichflammen) innerhalb von 200 Milli- Sekunden
Stoffabhängige Reichweiten bei Normbrandverhältnissen und max. Empfindlichkeit:
-- n- Heptan, Benzin: 15 m innerhalb von 5 Sek.
-- Diesel, JP5, Kerosin: 11 m innerhalb von 5 Sek.
-- Methanol, Isopropyl- Alkohol: 7,5 m innerhalb von 5 Sek.
-- Methane, LPG, Büro- Papier: 5 m innerhalb von 5 Sek.
-- Wasserstoff: 5 m innerhalb von 5 Sek.
-- Polypropylen- Pellets 4 m innerhalb von 5 Sek.
- Flammenmelder im Aluminiumgehäuse / Standard, Epoxy-Einbrennlackierung rot
- Betriebsspannung: 24 VDC, (18-32 V DC)
- Stromaufnahme: 90mA im Betrieb und 105 mA bei aktiver Sichtfensterheizung
- Stromaufnahme 130 mA bei Alarm und 160 mA bei aktiver Sichtfensterheizung
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz-Relais, potentialfrei 5A / 30V DC oder 250 V AC
- 0 - 20 mA Strom- Schnittstelle mit definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, modbus-kompatibel für Inbetriebnahme, Wartung, GLT usw.
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G

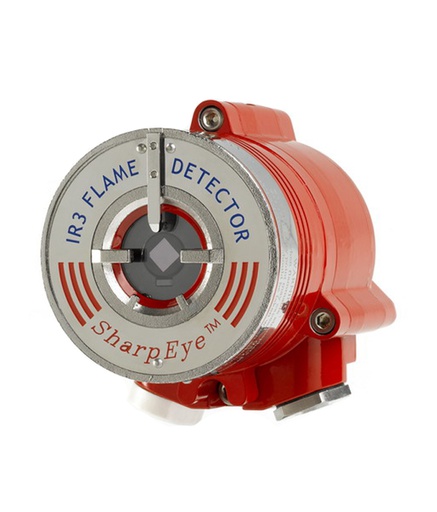

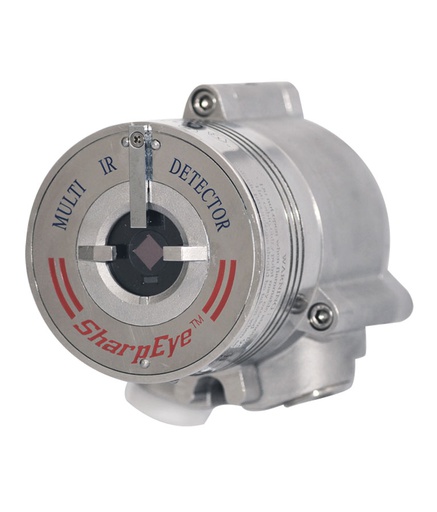

Mehr-Kanal IR-Flammenmelder - VdS G 212193 -
mit Schutzdach und Montagewinkel inkl. BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff- und Wasserstoff-Beteiligung, Reichweiten bis zu 65 m bzw. 30 m. Ansprechen innerhalb von 5 Sekunden bei Normbrand-Verhältnissen in der Empfindlichkeits-Einstellung 1 (flink) von 4 Stufen. Einstellbare Zeitverzögerung max. 30 Sek. VdS G212193, Klasse 1 ( 26m) in 30, 45 u. 60 Sekunden, Klasse 2 (20m) in 15, 30, 45 u. 60 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicher nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G212193 und vom LPCB / England nach EN 54-10 Klasse 1 (26 m) in 30, 45 und 60 Sek.; Klasse 2 (20 m) in 15, 30, 45 und 60 Sekunden.
- Stoffabhängige Reichweiten bei Normbrandverhältnissen und maximaler Empfindlichkeit:
-- n- Heptan, Benzin 65 m innerhalb von 5 Sek.
-- Diesel, JP5, Kerosin 45 m innerhalb von 5 Sek.
-- Ethanol, Isopropyl- Alkohol 40 m innerhalb von 5 Sek.
-- Wasserstoff, Methan, LPG 30 m innerhalb von 5 Sek.
-- Ammoniak 12 m innerhalb von 5 Sek.
-- Büro- Papier 10 m innerhalb von 5 Sek.
-- Silane, Polypropylen- Pellets 5 m innerhalb von 5 Sek.
- Flammenmelder im silberfarbenen Edelstahlgehäuse für Ex- Anwendungen
- Betriebsspannung nominell: 24 V DC (18-32 V DC)
- Stromaufnahme: 90mA Betrieb, mit aktiver Sichtfensterheizung ges. 105mA
- Stromaufnahme 130 mA bei Alarm, mit aktiver Sichtfensterheizung ges. 160mA
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz- Relais, potentialfrei 5A / 30V DC oder 250 V AC
- 0-20 mA Strom- Schnittstelle mit fest definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, Modbus- kompatibel für Inbetriebnahme, Wartung, GLT, usw..
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G

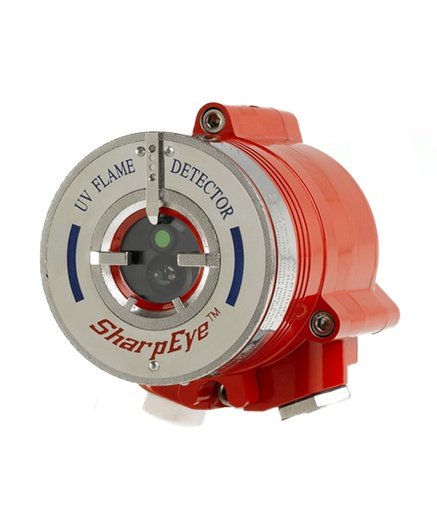

Einkanal-UV-Flammenmelder - VdS G 212195 -
mit Schutzdach und Montagewinkel inkl. BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff- Beteiligung, von unsichtbaren Flammen von Wasserstoff, Ammoniak, Silanen und anderen organischen Stoffen. Ansprechen innerhalb von 5 Sek. auf max. 15 m Reichweite bei Normbrand-Verhältnissen Einstellung 1 (flink) von 4 Stufen, max. einstellbare Verzögerung 30 Sekunden. VdS G 212195 Klasse 2 (20m) 15, 30, 45 und 60 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicher nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G 212195 und vom LPCB / England nach EN 54-10 Klasse 2 (20m) alle Empfindlichkeits- Einstellungen 15, 30, 45 und 60 Sekunden.
- Ansprechen auf flash fire (Stichflamme) innerhalb von 200 Milli- Sekunden.
- Stoffabhängige Reichweiten bei Normbrandverhältnissen und max. Empfindlichkeit:
-- n- Heptan, Benzin 15 m innerhalb von 3 Sek.
-- Methane, LPG 12 m innerhalb von 3 Sek.
-- Diesel, JP5, Kerosine, 11 m innerhalb von 3 Sek.
-- Ethanol 95%, Methanol, IPA 11 m innerhalb von 3 Sek.
-- Wasserstoff 10 m innerhalb von 3 Sek.
-- Silane 7 m innerhalb von 3 Sek.
-- Büro- Papier 6 m innerhalb von 3 Sek.
-- Polypropylen - Pellets 5 m innerhalb von 3 Sek.
- Flammenmelder im Aluminiumgehäuse / Standard, Epoxy-Einbrennlackierung rot
- Betriebsspannung: 24 VDC, (18-32 V DC)
- Stromaufnahme: 90 mA im Betrieb und 105 mA bei aktiver Sichtfensterheizung
- Stromaufnahme 130 mA bei Alarm und 160 mA bei aktiver Sichtfensterheizung
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz- Relais, potentialfrei 5A / 30V DC oder 250 V AC
- 0- 20 mA Strom- Schnittstelle mit definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, modbus- kompatibel für Inbetriebnahme, Wartung, GLT usw.
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G

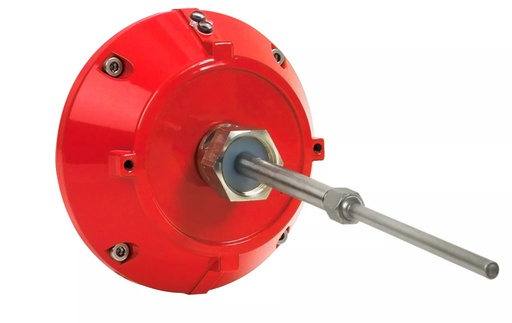

Wie 782310, jedoch mit Fühlerstablänge von 200 mm.

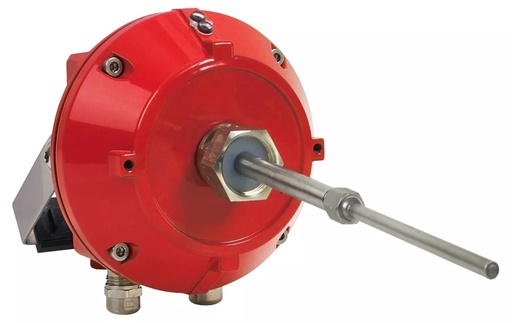

Wie 782310, jedoch mit Fühlerstablänge von 400 mm.

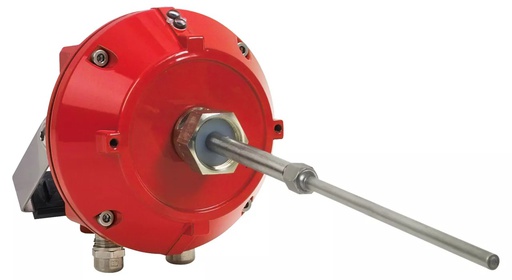

Wie 782310, jedoch mit Fühlerstablänge von 600 mm.

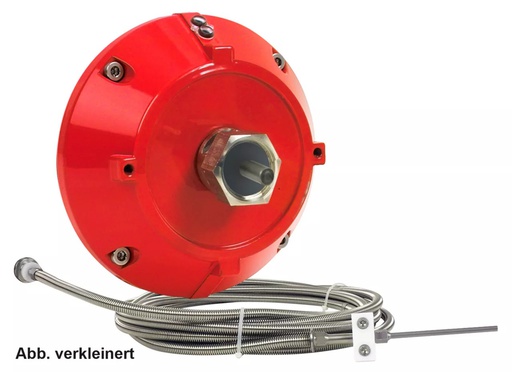

Wie 782310, jedoch mit Fühlerschlauch zur Verlegung in schwer zugänglichen Gebäudebereichen, beispielsweise Schächte und Kanäle.

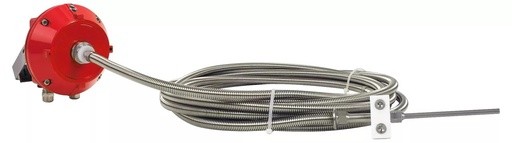

Wie 782306, jedoch mit Fühlerschlauchlänge von 6 m.

Wie 782306, jedoch mit Fühlerschlauchlänge von 9 m.

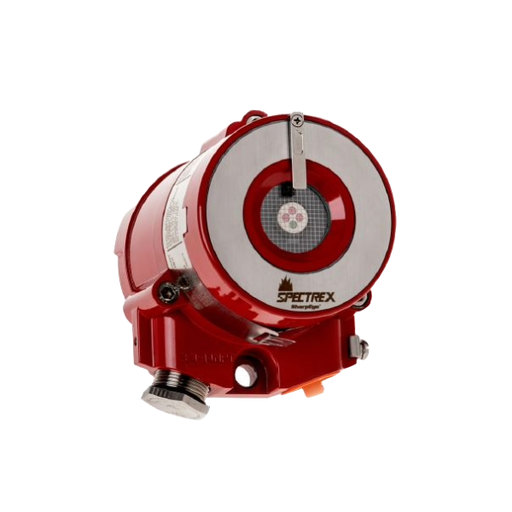

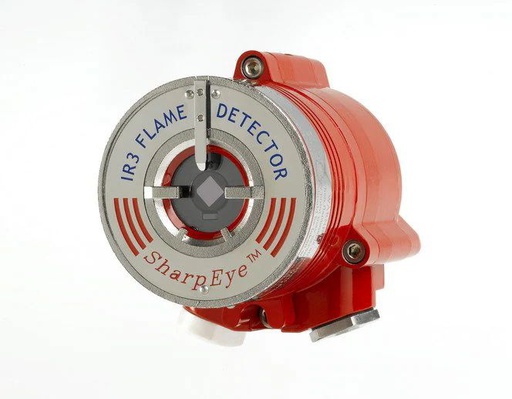

Dreikanal IR Flammenmelder inkl. BIT (Built-in-Test) der Klasse 1 zur Detektion von Flammen mit einem Kohlenwasserstoff-Anteil.
Einstellbereich in vier Stufen mit einem flinken Ansprechverhalten innerhalb von 5 Sekunden bei einer maximalen Reichweite von 65 m unter Testfeuer-Verhältnissen.
Als Klasse 1 Flammenmelder bis 26 m Montagehöhe (Wandmontage) oder max. 45 m bei lotrechter Deckenmontage.

VdS-Anerkennung: G 212194

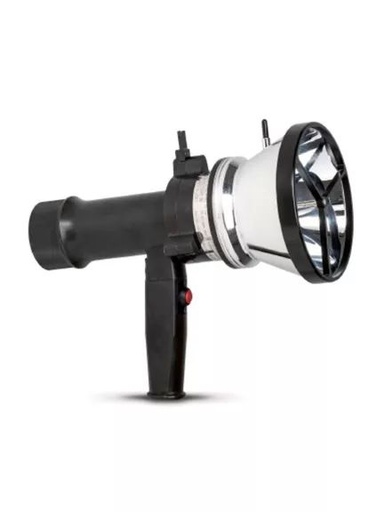

Prüflampe zur Inbetriebnahme und Wartung von 3-Kanal IR Flammenmeldern des Typs: 40/40I & 40/40-R. Reichweite 2m - 12m, je nach Flammenmelder-Typ.
Produkt ist zertifiziert für ATEX- und IECEx:
Ex II 2 G D
Ex d ib op ist IIB + H 2 T5 Gb
Ex ib tb IIIC T135 ° C Db
-20 ° C bis + 50 ° C
Dieses Produkt eignet sich für den Einsatz in Ex-Zonen 1 und 2 mit IIB + H2 –Gas.

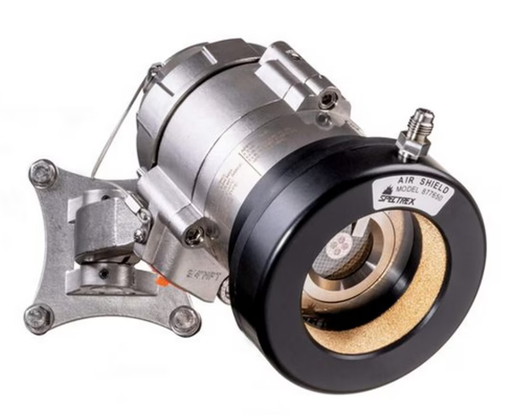

Luftspülvorsatz für die Serie 40/40-C und -D Für die 40/40C, D Serie. Optische Flammendetektoren werden häufig in stark verschmutzten Umgebungen benutzt, was zu einem hohen Instandhaltungsaufwand führt, um die Sicht des Flammenmelders sicherzustellen.
Das spezielle Air Shield, das für den SharpEye entwickelt wurde, ermöglicht eine Installation in Umgebungen mit Öl in der Luft, Sand, Staub und anderer Verschmutzung, da das Air Shield die Zuführung von Druckluft ermöglicht, so dass das Sichtfenster des Melders freigehalten wird.
Der Instandhaltungsaufwand wird damit drastisch reduziert.
Betriebsanforderung: Druckluft 2-3 Bar, Luftmenge 28lpm.

Infrarot Flammenmelder nach DIN EN 54-10, VdS G224016, Erkennung von Bränden kohlenwasserstoffbasierter Brennstoffe und Gase bis zu 65 m, Funktionelle Sicherheit IEC61508, SIL3 kompatibel, mit kontinuierlichem Bilt in Test (BIT), beheizte Optik

Montagewinkel V2A für Flammenmelder 40/40, Schwenkbereich ca. 180° vert. / horiz., INBUS zum Fixieren
