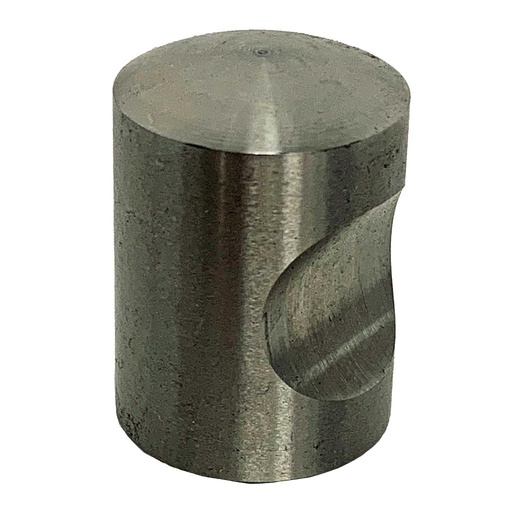

Edelstahl Türknauf für FSD 2000/B
Durchmesser: 20 mm
Höhe: 28 mm
Gewicht: 0,06 kg

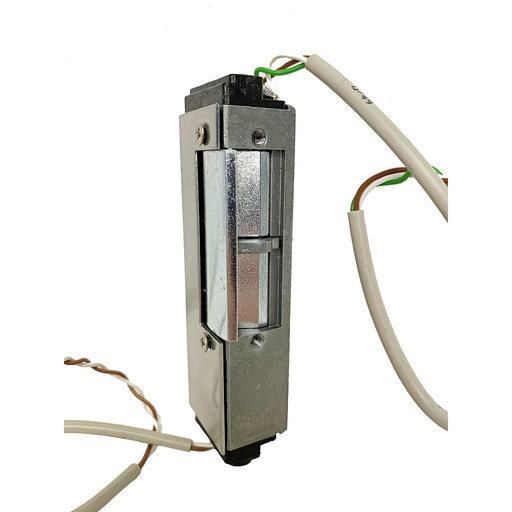

Türöffner für Feuerwehrschlüsseldepot FSD2000/FSD2000B
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
Betriebsspannung 24 V DC ± 15%
Gewicht: 0,3 kg

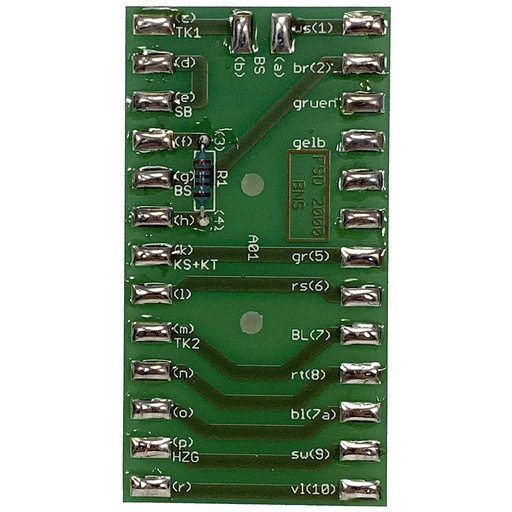

Anschlussplatine FSD 2000 / B
B: 34 mm / L: 64 mm
Gewicht: 0,02

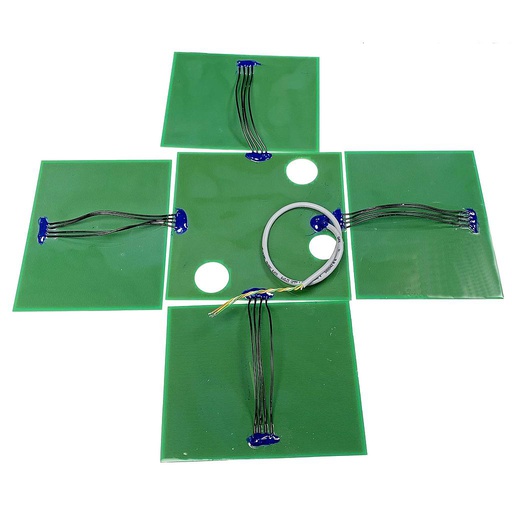

Allseitige Bohrschutzplatine für Feuerwehrschlüsseldepot FSD2000B
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
VdS Anerkennungsnummer G100063
Gewicht: 0,5 kg

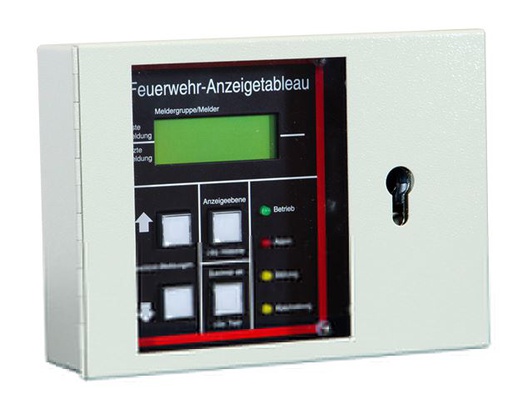

Feuerwehr-Anzeigetableau Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662, Ausgabe 12/02 für Feuerwehren, mitautomatischer Textübernahme - VdS-Anerkennung G204085 - universell, anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul und das Smartryx System

- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnitstelle aIs RS232, RS 485/422 und TT'Y
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meidungen bei automatischer Textübernahme (plug & play}
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen van Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- vorbereitet für die Implementierung des SMARTRYX Systems zur Intelligenten Melder-Lokalisierung
- SMS über bauseitiges GSM-Modem übertraghar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuewehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170 Grad Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP40, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/H/T: ca. 250/180/55 mm
- Gewicht: ca. 3 kg

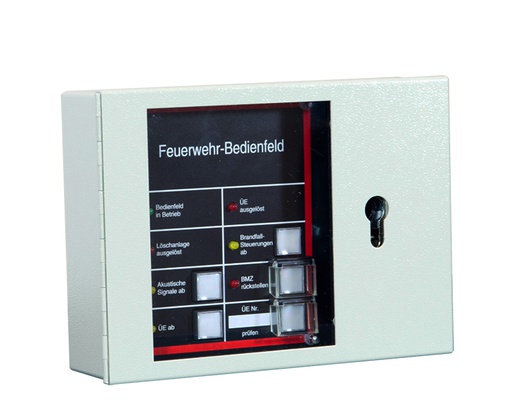

Feuerwehr-Bedienfeld, Einheitliche und einfache Bedieneinrichtung für Feuerwehren nach DIN 14661 Ausgabe 08/01, mit Universalanschaltung für alle handelsüblichen Brandmeldeanlagen

Unterputz Einbauwanne für ein FEIS-10-100-HM
Unterputzwanne (einteilig) als Option zur Vorabmontage, mit integriertem Ausgleichsrahmen (20mm)
Verwendung Montagematerial
-Farbe: RAL 3000 (Feuerrot)
-Außenabmessungen B/H/T: ca. 742/547/102 mm
-notwendige Einbaumaße B/H/T: ca. 705/510/103 mm
Gewicht [kg] 10
B × H × T [mm] 742 × 547 × 100

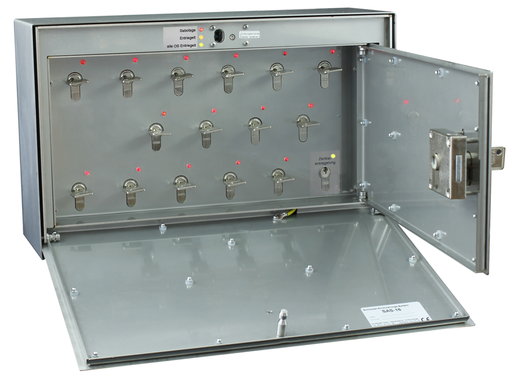

entspricht dem - Feuerwehr-Schlüssel-Schrank oder dem Sonderschlüsseldepot für Stadt München, Stabile Tresoreinrichtung, mit 2-Kammertechnik,
für den Feuerwehr-Einsatz zur gesicherten Archivierung von 6 Bereichsschlüssel nach DIN 14675 Klasse 2.
Optional lässt sich die Schlüsselanzahl bis auf 16 Stück in 1er Schritten erweitern. Optional mit Statusanzeige.

- alle Schlüssel sind elektronisch überwacht
- der für den Meldebereich zugehörige Schlüssel wird durch die BMZ automatisch bei Brandalarm elektromagnetisch freigegeben
- die Schlüsselfreigabe wird zusätzlich durch eine Anzeige signalisiert
- Ersatz eines Bereichsschlüssels durch Feuerwehrschliessung möglich. Betätigung der Feuerwehrschliessung gibt alle vorhandenen Schlüssel frei (über BMZ-Ansteuerung oder intern)
- nur freigegebene Schlüssel können entnommen werden
- inkl. Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr (bitte angeben)
- sämtliche Kontakte auf Übergabebausteine vorverdrahtet
- 6 Stück Schlüsselblocküberwachungen vorbereitet
-- optional ausbaubar bis max. 16 Objektschlüsselüberwachung
- Oberfläche: Edelstahl endbehandelt
- Schutzart: IP 44
- Abmessungen: B/H/T: ca. 436/271/160 mm
- Gewicht: ca. 29 kg

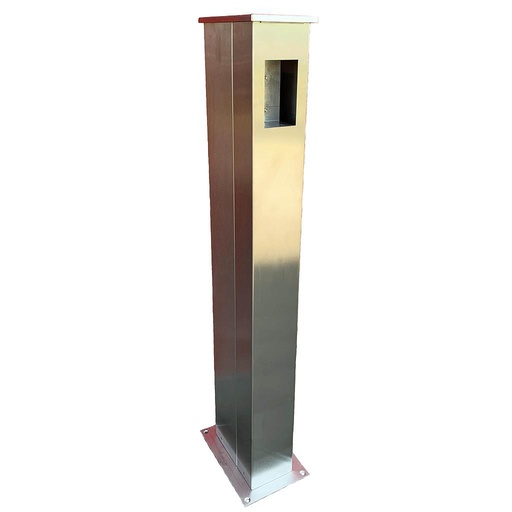

Edelstahl - Universalsäule
Gehäuse aus hochwertigem, gebürstetem Edelstahl V2A
Materialstärke 1,5 mm
Befestigung auf bauseitigem Fundament mittels Säulenschuh
Kabeleinführung durch Bodenplatte

einbaufertig für Schlüsseldepot SD B3 vorbereitet
(zuzüglich der einzubauenden Geräte)

oberhalb des Fundamentes sichtbar
(H x B x T) 1.250 x 125 x 250 mm
Gewicht: 10kg

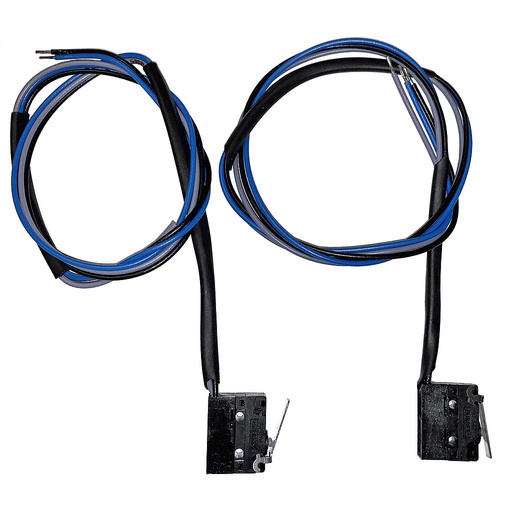

für Feuerwehrschlüsseldepot FSD2000/FSD2000B
1 Stück Mikroschalter als Türkontakt oder für die Objektschlüsselüberwachung
Betriebsspannung 12 - 24 V DC ± 15%
Gewicht: 0,02 kg

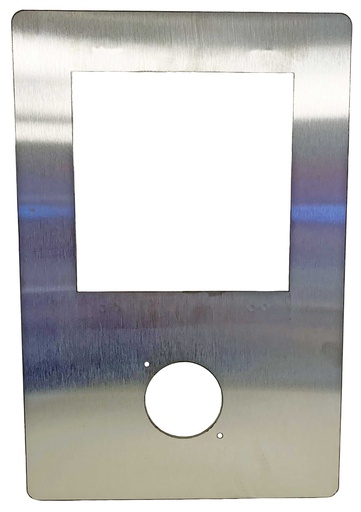

Edelstahl-Kombi-Rahmen für Feuerwehrschlüsseldepot FSD2000 und ein Freischaltelement zur Abdeckung der Mauerfuge.
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl, V2A
inkl Adapter zur Aufnahme eines FSE-A
Maße (H×B×T): 390 × 260 ×2 mm
Gewicht: 1,1 kg

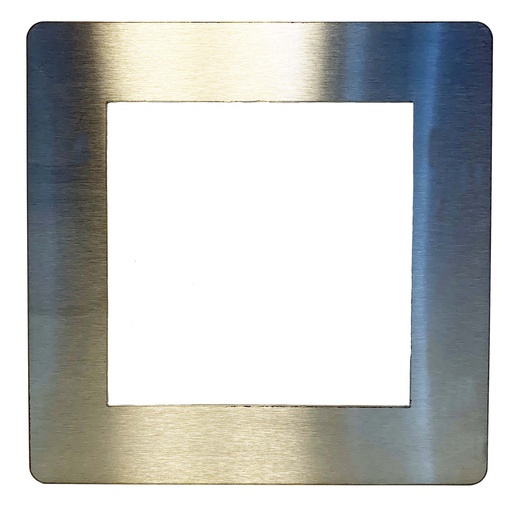

Edelstahl-Blendrahmen für FSD 2000
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl V2A 2mm
Außenmaße: 260×260 mm - Ausschnitt: 170×170 mm
Gewicht: 1 kg

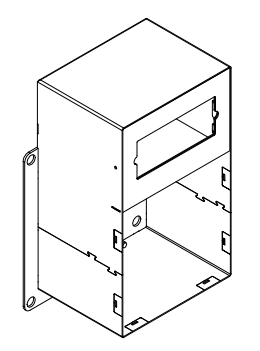

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca. 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca. 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

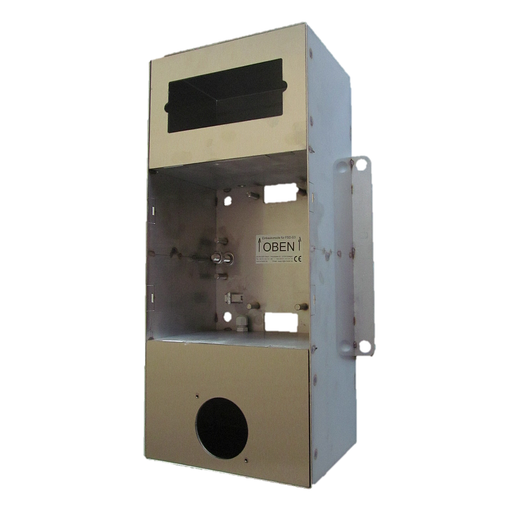

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Profilhalbzylinder und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

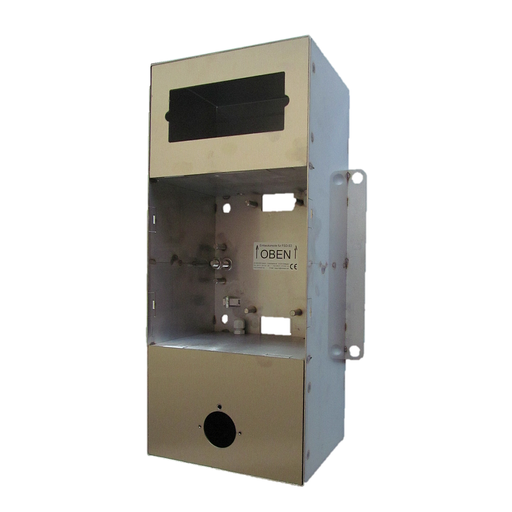

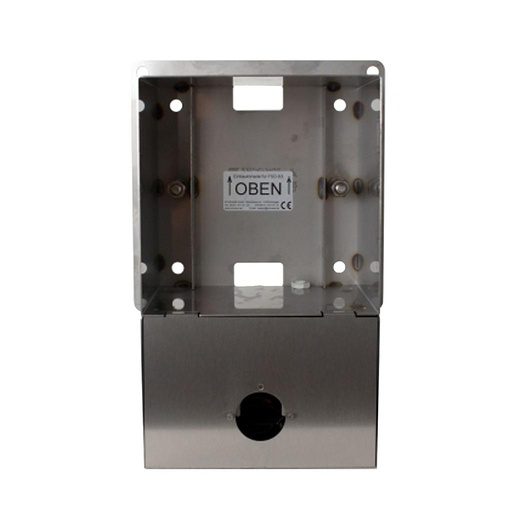

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Abloy und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Abloy
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

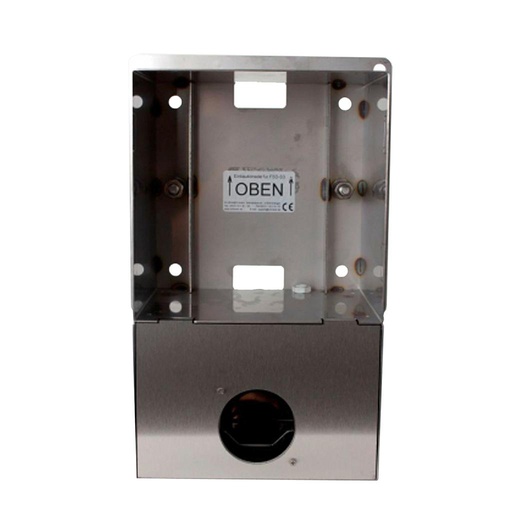

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und ein Freischaltelement Profilhalbzylinderkönnen nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und ein Freischaltelement Abloy können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Freischaltelement Abloy
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

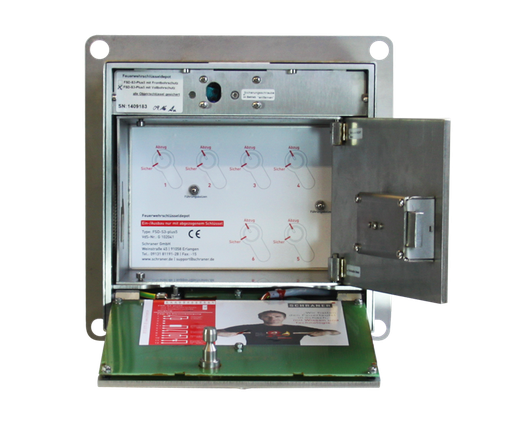

Modulares Feuerwehr-Schlüsseldepot mit 2-Step-Montagesystem, nach DIN 14675 Klasse 3 mit VdS-Anerkennung G102041, vorgerüstet für alle anerkannten Feuerwehr-Schließungen zum Einbau in ein Mauerwerk gemäß VdS2105. 2 überwachte Objektschlüsselaufnahmen vorgerüstet, erweiterbar bis auf 6 überwachte Objektschlüsselaufnahmen. FSD-Innenraum mit integrierter Beleuchtung im Alarmfall und optischer Anzeige zur Sicherungsüberwachung aller Objektschlüssel. Türknauf der Fronttür mit integrierter Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparallelanzeige.


• Einbau-Konsole aus Edelstahl zum Vorabeinbau während der Bauphase mit Kabeldurchführung, Zugentlastung, Befestigungsbohrungen und Kabelrangierraum
• Tresorkorpus zum nachträglichen Einsetzen in die Einbau-Konsole mit nur 2 Schrauben und durch den gesicherten FSD-Innenraum zerstörungsfrei demontierbar
• Außentür aus 5 mm Edelstahl mit integriertem Bohrschutz und Flächenheizung
• Außenwände 5,5 – 7 mm Edelstahl
• elektromagnetische Entriegelungseinrichtung mit Rückmeldefunktion Spannungsbereich von 12V bis 24V DC
• Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr
• Aufnahme für eine Objektschlüsselüberwachungen FSD-ÜS für bis zu 6 bauseitige Profilhalbzylinder, nach Abstimmung mit der örtlich zuständigen Brandschutzdienststelle
• gesicherter Kabelrangierraum, auch für optionale Verteiler-BOX
• Heizung ca. 5 W, Spannungsbereich von 12V bis 24V
• Innenraum-Beleuchtung für Schlüsselübersicht im Alarmfall
• optisches Anzeigesystem zur Sicherungsüberwachung aller Objektschlüssel im FSD-Innenraum
• Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparalellanzeige im Türknauf der Fronttür
• Kabeleinführung mit Zugentlastung durch die Rückwand
• Türöffnungswinkel: ca. 115°

• optional konfigurierbar mit:
• Blendrahmen
• Regenschutz-Dach
• Einbau-Konsole als Vorablieferung zur vorbereitenden Montage des FSD
• Verteiler-BOX
• Oberfläche: Edelstahl endbehandelt
• Tresorkorpus B/H/T: ca. 200/200/140 mm
• Einbaukonsole B/H/T: ca. 254/254/160 mm
• Gewicht: ca. 12 kg

Feuerwehr-Schlüsseldepot / Systemintegration Modulares Feuerwehr-Schlüsseldepot mit Bohrvollschutz, nach DIN14675 Klasse 3 mit VdS-Anerkennung G102041, vorgerüstet für alle
anerkannten Feuerwehr-Schließungen zur Integration in flexibele Modulsysteme zur Projektoptimierung nach Zustimmung des Versicherers. 2 überwachte Objektschlüsselaufnahmen vorgerüstet, erweiterbar bis auf 6 überwachte Objektschlüsselaufnahmen. FSD-Innenraum mit
integrierter Beleuchtung im Alarmfall und optischer Anzeige zur Sicherungsüberwachung aller Objektschlüssel. Türknauf der Fronttür mit integrierter Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparallelanzeige.

• Tresor-Korpus zum nachträglichen Einsetzen in die VdS-Hohlsäule G102068 mit nur 2 Schrauben und durch den gesicherten FSD-Innenraum zerstörungsfrei demontierbar.
• das modulare FTA-W System für den Fassadeneinbau
• Kombinationskonsolen für den optimierten Einbau von FSD und FSE
• Außentür aus 5 mm Edelstahl mit integriertem Bohrschutz und Flächenheizung
• Außenwände 5,5 – 7 mm Edelstahl mit integriertem Bohrvollschutz zur gesicherten
• Innenraumüberwachung, dadurch kein Betonverguss der Säule erforderlich
• elektromagnetische Entriegelungseinrichtung mit Rückmeldefunktion Spannungsbereich von 12V bis 24V DC
• Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr
• 2 Objektschlüsselüberwachungen integriert für 2 bauseitige Profilhalbzylinder (Länge 40 - 45 mm) nach DIN 18252, Schließbartstellung 0° unten.
• Die Erstmontage der Zylinder kann losgelöst vom FSD im wettergeschützten Bereich erfolgen.
• max. Abmessungen des zu hinterlegenden Objektschlüssel, Schlüsselkopflänge ab Anschlag 65 mm, Durchmesser 37 mm.
• Bei Verwendung einer Feuerwehrschließung als Halbprofilzylinder sogar 48 mm im Durchmesser.
• optional erweiterbar zum Überwachungssystem für bis zu 6 überwachte Profilhalbzylinder nach Abstimmung mit der örtlich zuständigen Brandschutzdienststelle.
• gesicherter Kabelrangierraum, auch für optionale Verteiler-BOX
• Heizung ca. 5 W, Spannungsbereich von 12V bis 24V
• Innenraum-Beleuchtung für Schlüsselübersicht im Alarmfall
• optisches Anzeigesystem zur Sicherungsüberwachung aller Objektschlüssel im FSD-Innenraum
• Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparalellanzeige im Türknauf der Fronttür
• Kabeleinführung mit Zugentlastung durch die Rückwand
• Türöffnungswinkel: ca. 115°

optional konfigurierbar mit:
• Regenschutz-Dach
• Verteiler-BOX
• Oberfläche: Edelstahl endbehandelt
• Tresorkorpus B/H/T: ca. 200/200/140 mm
• Gewicht: ca. 11 kg

Freistehendes Feuerwehr-Schlüsseldepot mit 2-Step-Montagesystem und Bohrvollschutz, nach DIN 14675 Klasse 3 mit VdS-Anerkennung G102041 + G104079, vorgerüstet für alle anerkannten Feuerwehr-Schließungen.
2 überwachte Objektschlüsselaufnahmen vorgerüstet, erweiterbar bis auf 6 überwachte Objektschlüsselaufnahmen. FSD-Innenraum mit integrierter Beleuchtung im Alarmfall und optischer Anzeige zur Sicherungsüberwachung aller Objektschlüssel. Türknauf der Fronttür mit integrierter Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparallelanzeige.

• Säulenkorpus mit Montageflansch zur Montage auf bauseitigem Fundament mit 4 handelsüblichen Verbundankerdübel M 12
• kein Betonverguss erforderlich
• Schnellmontage durch VdS-geprüftes CLICK-System
• Tresorkorpus mit nur 2 Schrauben einsetzbar und durch den gesicherten FSD-Innenraum zerstörungsfrei demontierbar
• Außentür aus 5 mm Edelstahl mit integriertem Bohrschutz und Flächenheizung
• Außenwände 6-7 mm Edelstahl mit integriertem Bohrvollschutz zur gesicherten Innenraumüberwachung
• elektromagnetische Entriegelungseinrichtung mit Rückmeldefunktion Spannungsbereich von 12V bis 24V DC
• Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr
• Aufnahme für eine Objektschlüsselüberwachungen FSD-ÜS für bis zu 6 bauseitige Profilhalbzylinder, nach Abstimmung mit der örtlich zuständigen Brandschutzdienststelle
• Innenraum-Beleuchtung für Schlüsselübersicht im Alarmfall
• optisches Anzeigesystem zur Sicherungsüberwachung aller Objektschlüssel im FSD-Innenraum
• Überwachungsanzeige "Alarm" und "entriegelt" als Adapterparalellanzeige im Türknauf der Fronttür
• Heizung ca. 5 W, Spannungsbereich von 12V bis 24V DC
• Kabelzuführung mit Stahlpanzerrohr durch das Fundament
• Türöffnungswinkel: ca.115°

optional konfigurierbar mit:
• Informationsleuchte
• Verteilerbox
• Freischaltelement
• Regenschutzdach
• Montageset
• Oberfläche: Edelstahl endbehandelt
• Abmessungen B/H/T: ca. 246/1038/175 mm
• bauseitiges Fundament: ca. 1000/1000/800 mm
• Gewicht: ca. 35 kg
