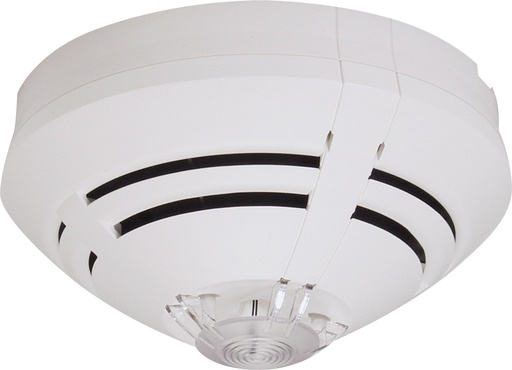

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit ausgeprägter Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204058

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring.

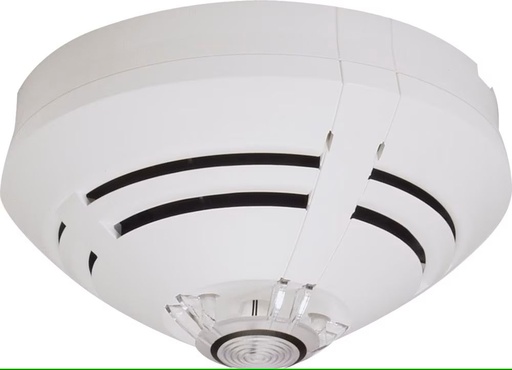

Wie 802171, jedoch ohne Leitungstrenner und für erweiterte Anwendungstemperatur bis -30 °C geeignet.
VdS-Anerkennung: G 204058

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom ca. 0,22 mA (@ 42 V DC)
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Anwendungstemperatur -30 °C ... 50 °C
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Melderspezifikation EN 54-5 A1S
Leistungserklärung DoP-20928130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring

Wie 802171, jedoch für erhöhte Ansprechtemperatur gemäß EN 54-5 Klasse B.
VdS-Anerkennung: G 208057

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 6 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-5 BS / -17 : 2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20411130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring.

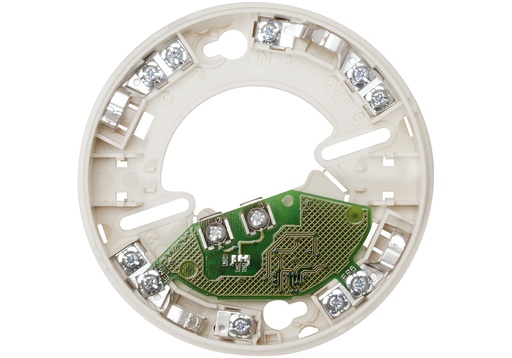

Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.

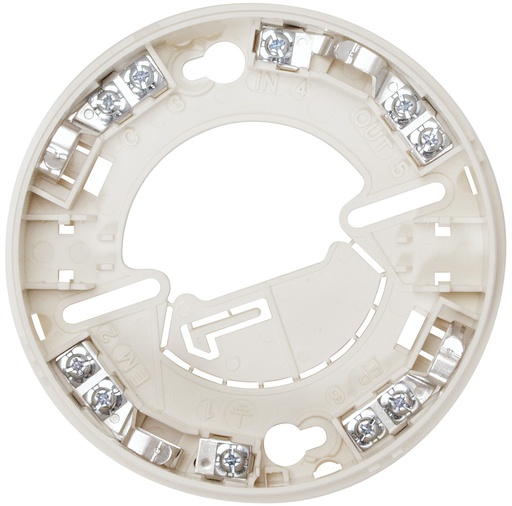

Standardmeldersockel für Melderfamilie IQ8Quad und ES Detect.

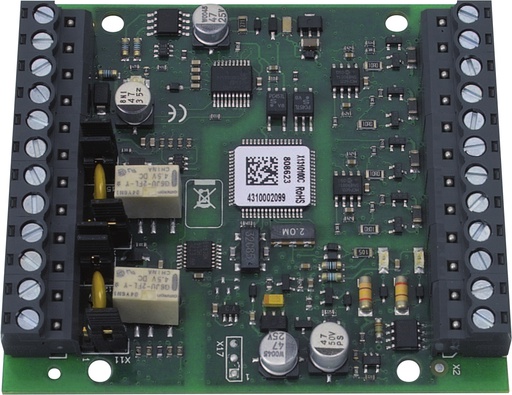

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung der BMZ IQ8Control/FlexES Control / Compact. Es besteht die Möglichkeit, automatische Standardmelder oder Handmelder ohne Adressierung anzuschließen. Zusätzlich stehen zwei programmierbare Relaisausgänge zur Verfügung. Zum Anschluss von Brandmeldern und zur Ansteuerung von Alarmgebern und Brandfallsteuerungen ist die Überwachung über die EOL-Abschlusselemente (Art.-Nr. 808624/808626) erforderlich. Zur Anschaltung von potenzialfreien Kontakten können die beiliegenden Widerstände benutzt werden.

Die Projektierung der anschaltbaren Alarmgeber erfolgt über ein Berechnungstool, das Bestandteil der Programmiersoftware tools 8000 (ab Version V 1.15) ist. Der esserbus®-Alarmierungskoppler benötigt grundsätzlich eine externe Spannungsversorgung. Für den Betrieb an 12 V DC ist zusätzlich der optionale Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung des esserbus®-Alarmierungskopplers kann in der Betriebsart überwacht programmiert werden. Zur normenkonformen Überwachung der Meldergruppeneingänge ist das Abschlusselement EOL-I (Art.-Nr. 808626) zu verwenden, von angebundenen Alarmgebern das EOL-O (Art.-Nr. 808624).

Bitte beachten Sie: An einem Alarmierungskoppler dürfen gem. VDE0833-2 Brandmelder von maximal einem Meldebereich und Alarm- bzw. Signalgeber eines Alarmierungsbereiches angeschlossen werden.
VdS-Anerkennung: G 210020

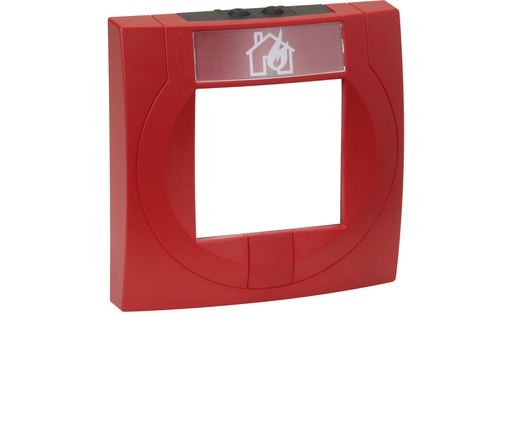

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.
Lieferumfang:
- Gehäuse mit Glasscheibe (704910)
- Kunststoffschlüssel (769910)

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.
Lieferumfang:
Beschriftungsfoliensatz (weiß) für die unterschiedlichen internationalen Anwendungen

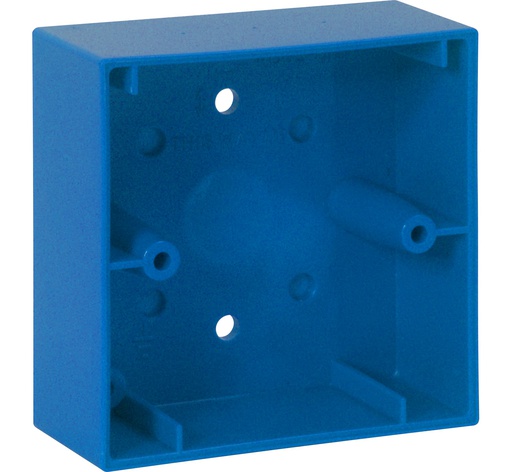

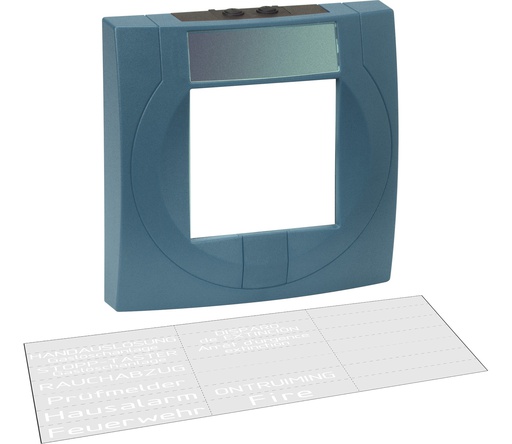

Blau, für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704951.

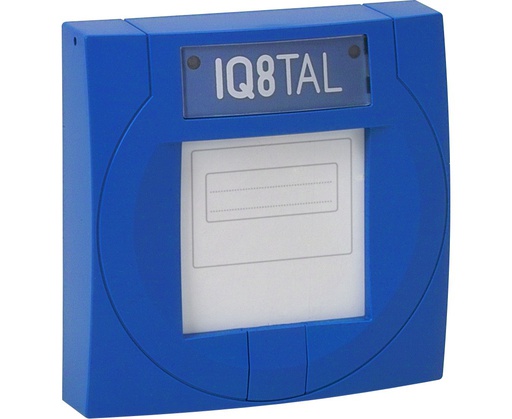

Der technische Alarmbaustein IQ8TAL ist ein vollwertiger Busteilnehmer zur Anschaltung an die BMZ IQ8Control und FlexES Control und ermöglicht die Erfassung und Weiterleitung von technischen Alarmen. Der IQ8TAL verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder als Schließer konfiguriert werden. Der IQ8TAL benötigt keine separate Spannungsversorgung. Zur Erhöhung der IP-Schutzart kann das optionale IP-Schutz Kit (Art.-Nr. 704965) verwendet werden. Mit dem beiliegenden Schlüssel kann die Funktionalität des technischen Alarmbausteins getestet werden und der Alarmzustand direkt am IQ8TAL wieder zurückgestellt werden.
VdS-Anerkennung: G 209138

Lieferumfang:
Widerstände: 2 x 10 k (Abschluss), 1 x 1 k (Alarm), 1 x 6 k8 (Inverse-Betrieb)

Das Peripheriemodul enthält ein Feuerwehrbedienfeldinterface, ein AÜE-Interface, drei frei programmierbare, wahlweise überwachte oder bis 30 V DC potenzialfreie Sammelrelais sowie einem zusätzlichen Steckplatz für Mikromodule.
Das Peripheriemodul kann ausschließlich auf dem Systemstecker 1 des Interfaceboards der Zentrale verwendet werden.

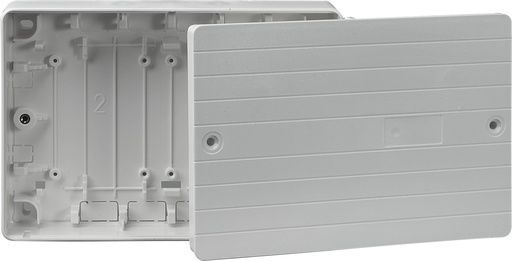

Kleinverteilergehäuse zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm
Gehäusemaße: (B×H×T) 189 × 131 × 47mm
Schutzart: IP 40
Material: ABS
Farbe: grau, ähnlich RAL 7035

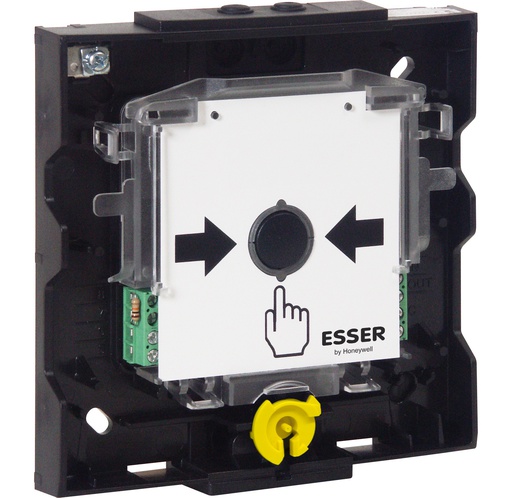

Zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung, Alarmspeicherung und Alarmanzeige. Anschlussmöglichkeit für Standard-Handmelder. Ohne Busanbindung arbeitet der Melder wie Standard-Handmelder.
Der Leitungstrenner ist im Handmelder integriert.

Zentralenpaket mit zweitem Mikromodulsteckplatz, VdS- und Feuerwehroption.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

IQ8Control C Basis Paket

Lieferumfang:
Gehäuse mit Standardrückwand und Frontrahmen für Bedienteilfronten, Interfaceboard, Netzteilmodul, Systemsoftware.

Bedienteilfront für Brandmelderzentrale IQ8Control C/M , Beschriftung in deutscher Sprache.

IQ8 Control M Basis Paket

Das Erweiterungsmodul wird auf das Interfaceboard der Zentrale gesteckt. Dieses Erweiterungsmodul kann auf den Systemsteckern 1 und 2 des Basismoduls der Zentrale verwendet werden.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Kleinverteilergehäuse zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm
Gehäusemaße: B: 189 mm H: 131 mm T: 47 mm
