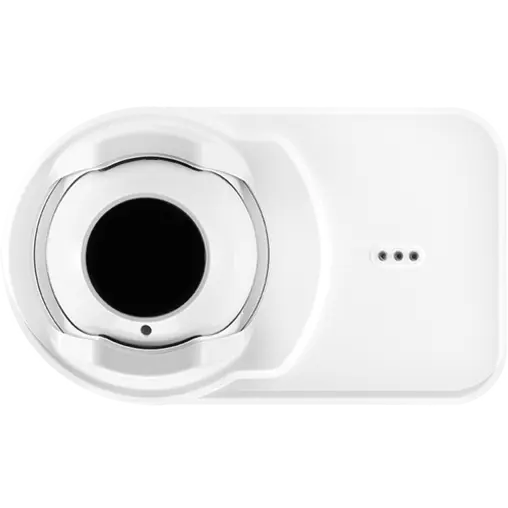

[NFXI-OSI-RIE] Linienförmiger Rauchmelder OSID-R

Der lineare Rauchmelder ist eine kombinierte Sender-/Empfängereinheit, deren Adressierung und Spannungsversorgung über den Notifier Ringbus erfolgt.

Der Infrarot-Sender erzeugt einen Lichtstrahl in Richtung eines hochleistungsfähigen Reflektors. Der Reflektor gibt den Strahl an den Empfänger zurück, wo eine Analyse des empfangenen Signals erfolgt und Intensitätsveränderungen ausgewertet werden.

Die Änderung der Stärke des empfangenen Signals wird verwendet, um den Alarmzustand zu ermitteln. Das Empfängerteil hat ein breites (12°) Sichtfeld und verfolgt den Reflektor bei Gebäudebewegungen oder Bewegungen seiner Tragestruktur automatisch. Es ist praktisch unmöglich, dass der Empfänger den Reflektor aus seinem Sichtfeld verliert, sofern das Gebäude keine strukturellen Schäden erleidet. Dadurch eliminiert der NFXI-OSI-RIE die häufigste Ursache für Fehlalarme und/oder Fehler. Die nachführende Funktion kompensiert Verwindungen von Unterbaukonstruktionen bei thermischen oder baulichen Einflüssen.

Merkmale:

• Kombinierte Transmitter- und Empfängereinheit-Bereich
• Empfänger besteht aus einem CMOS-Imaging-CCDSensor
• Großer 12°-Erfassungswinkel
• Intuitive Ausrichtung des Lichtstrahls, angezeigt durch Richtungspfeile
• Einzelne IR-Wellenlänge
• Sehr unempfindlich gegenüber Gebäudebewegungen
• Resistent gegen starke Lichtquellen; kein Täuschungsalarm durch direktes Sonnenlicht
• Einstellung für automatische Empfindlichkeitsschwelle
• Eingebaute Heizung
• Elektronisch simulierte Rauchprüfung
• Standby-, Fault- und Alarm-LED-Anzeigen von vorn und unten sichtbar
• Automatische Driftkompensation

Technische Daten

• VdS-Nummer: G222042
• CPR-Nummer: CE 0333-CPR-075625-1
• Stromaufnahme: Standby 20mA (Abfrage einmal pro Sekunde)
• Alarmstrom @ 24 V DC: ca. 22mA (Abfrage einmal pro Sekunden)
• Reichweite: < 100m
• Einstellwinkel: 50 % (h), -/+ 20% (v)
• Unempfindlichkeit gegenüber Gebäudebewegungen: Horizontal: 0,8° / Vertikal: 1°
• Umgebungstemperatur: -20°C ... + 55°C
• Schutzart: IP 55
• Farbe: weiß
• Gewicht: ca. 1,12 kg
• Luftfeuchtigkeit: 0 … 95 % rel. Luftfeuchte (ohne Betauung)
• Abmessungen: B: 254 mm H: 152.4 mm T: 114,3 mm (Melder), B: 200 mm H: 230 mm (Reflektor)
• Spezifikation: EN54-12
