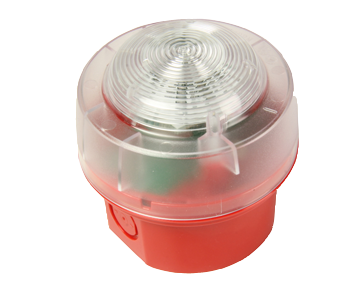

Optischer Alarmgeber
Die Anzahl der Alarmgeber ist so zu wählen, dass alle optisch zu alarmierenden Bereiche durch die Signalgeber abgedeckt werden; entsprechend der in der EN54-23 festgelegten einzelnen Kategorien.
Dieser Alarmgeber ist zugelassen nach EN54-23 in der Kategorie "W" sowie in der Kategorie "C".
Der Signalisierungsbereich der Geräte der Kategorie "W" (Wandmontage) werden mit W-x-y beschrieben:
- "x" ist die max. Befestigungshöhe an der Wand
- "y" ist die Seite des kubusförmigen Signalisierungsbereiches.
Der Signalisierungsbereich der Geräte der Kategorie "C" (Deckenmontage) werden mit C-x-y beschrieben:
- "x" ist die max. Einbauhöhe an der Decke
- "y" ist der Durchmesser des zylinderförmigen Signalisierungsbereiches.
Dieser Alarmgeber hat eine gleichmäßige Lichtverteilung in seinem Signalisierungsbereich. Die Blitze werden synchron angesteuert.
Dieser Alarmgeber wird standardmäßig mit einem 102 mm hohem Sockel geliefert, ermöglicht eine uP- sowie aP-Kabeleinführung und ist geeignet für Innenmontagen (Umweltschutzklasse Typ "A") sowie für Außenmontagen (Umweltschutzklasse Typ "B").
Der Alarmgeber ist am Sockel verriegelbar.
Technische Daten
- CPR-Nummer: 0832-CPR-F0257
- VdS-Nummer: G 215016
- Farbe Gehäuse / Sockel: klar / rot
- Farbe Blitz: weiß
- Blitzfrequenz: 0,5 Hz
- Signalisierungsbereich: W-2,4-9,0 (194 m³)
- Signalisierungsbereich: C-3-9,5 (231 m³)
- Signalisierungsbereich: C-6-9,5 (425 m³)
- Signalisierungsbereich: C-9-9,5 (638 m³)
- Betriebsspannung: 12 bis 29 VDC
- Betriebsstrom: max. 37 mA
- Betriebstemperatur: -25°C bis +70°C
- rel. Luftfeuchtigkeit: 10% bis 93% (nicht kondensierend)
- Maße (Ø x H): 100 x 97 mm
- Gewicht: 171 g
- Material: Feuerhemmendes PC/ABS
- Schutzart: IP 65
- max. 38 Ah @ 24 V DC Kontaktbelastung Relais --neue Spalte--
