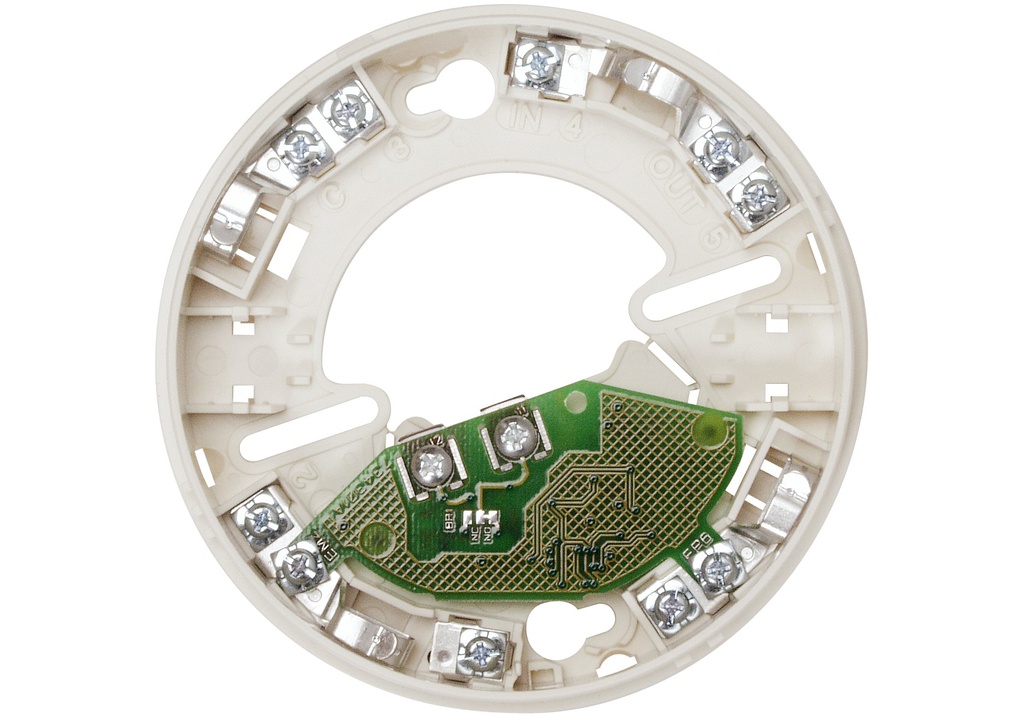

Produktinformationen "[805591] Meldersockel mit Relaiskontakt IQ8Quad, ES Detect"
Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.
Leistungsmerkmale:
Großzügiger Verdrahtungsraum
Automatisches Schließen der Ringbusleitung bei Melderentnahme
Melderentnahmesicherung im Sockel enthalten
Technische Daten:
Stromaufnahme 5 µA (ohne Melder, Relais aktiv)
Kontaktbelastung Relais 30 V DC/1 A
Anschlussklemmen Ø 0,6 mm bis 2 mm²
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 80 g
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)
Zusätzliche Informationen:
Kabeleinführung seitlich oder durch Bodenplatte.
Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen, beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²), verwendet werden.
Nicht für den Einsatz mit IQ8Quad mit integriertem Alarmgeber Typ 802382, 802383, 802384, 802385 und 802386 sowie 802385.SVxx und 802386.SVxx verwendbar!
